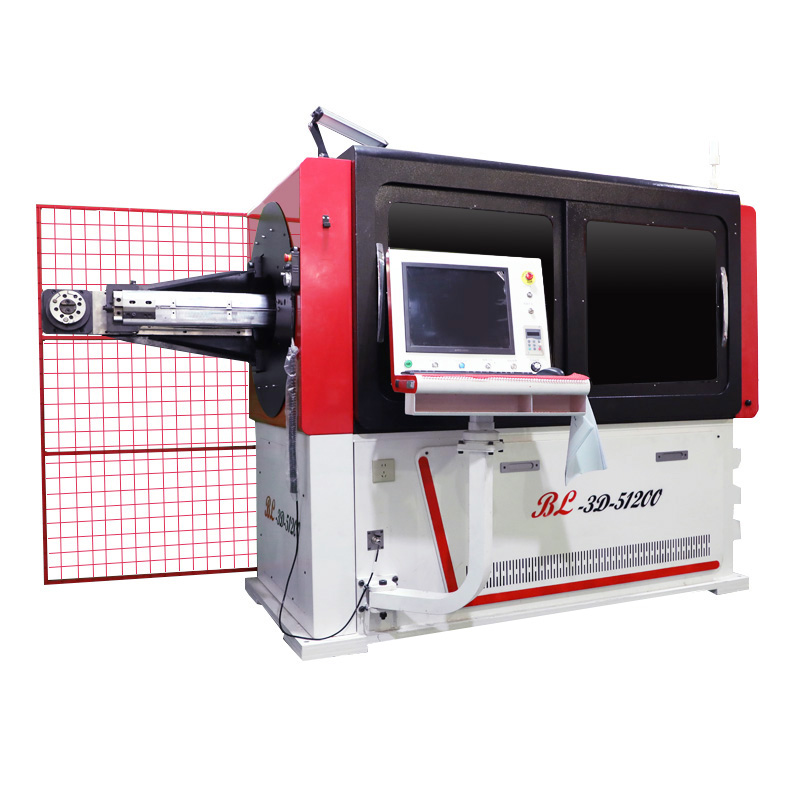

家具座椅彎線機

品牌：貝朗自動化

設備型號：BL-3D-51200

座椅骨架彎線機

型號	（Model No.）	BL-3D-51200
軸數	No. of Axis	5軸
加工線徑	input OD of Wire	硬料hard material Φ4.0～φ8.0mm	軟料soft materialΦφ5.0 ～φ12.0mm
送線輪數	No. of Feeding Round	4組
送線軸伺服電機功率	Power of Wire Feeding Motor	11.0KW
送線軸減速機	Send shaft reducer	1:10
轉臂軸伺服電機功率	Power of Turning Motor	5.5KW
切刀軸伺服電機功率	Power of Wire Cuter Motor	1.0KW
進退軸伺服電機功率	Power of Moving Motor	1.0KW
折角軸伺服電機功率	Power of Angle Control Motor	2.0KW
折角減速機	Angular speed reducer	1:10
機器重量	Weight of Machine	3800KG
輸入電源	Input Power	380V/50HZ/3PH
機器尺寸（長度X寬度X高度）	Size of Machine	3600mm X 1600mm X 2070mm

配件名稱	品牌產地
伺服電機	SANYO
直線滑軌	臺灣上銀
鍵盤	羅技
編碼器	SANYO
開關電源	臺灣明緯
熒光屏	臺灣友達
變頻器	臺灣臺達
數控系統	臺灣益圖
軸承	日本NSK
滾珠絲桿	臺灣上銀
電腦主板	臺灣
減速機	德國紐卡特/臺灣品宏
機座材質	A3鋼料

l. 結構輕巧，運行快速，采用歐美成型技術，生產精度高，穩定性好；

2.送線和轉臂，既分離又配合，轉頭時，真正實現不轉線，生產更穩定；

3.可以實現推小旋繞比的圓弧和多圓圈，比平板機更方便。

4. 軸承、齒輪等重要零部件采用臺灣進口配件，設備耐用可靠；采用高速電機，生產速度高于國內同類產品25%以上

5.專業外觀設計，顏值越高，責任越大；

6.邊生產邊調速邊改程序，操作方便，開機、關機、最快速、最慢速折角，角度無變化，

7.連入互聯網，通過手機實現遠程控制，售后服務更方便

8. 鋼絲對接機工具的使用，讓機臺的換線操作更方便。

BL-3D-51200 彎線機為轉頭機，顧名思義是工作頭旋轉，鋼絲不轉頭，成型立體角度的設備。轉頭機的特點是適合做大線經、桿件類的產品。穩定性非常好，如果配置是高速電機，生產速度也會很快。轉頭機結構很直觀，調試很方便，未來是線材折彎設備的主流機型。
